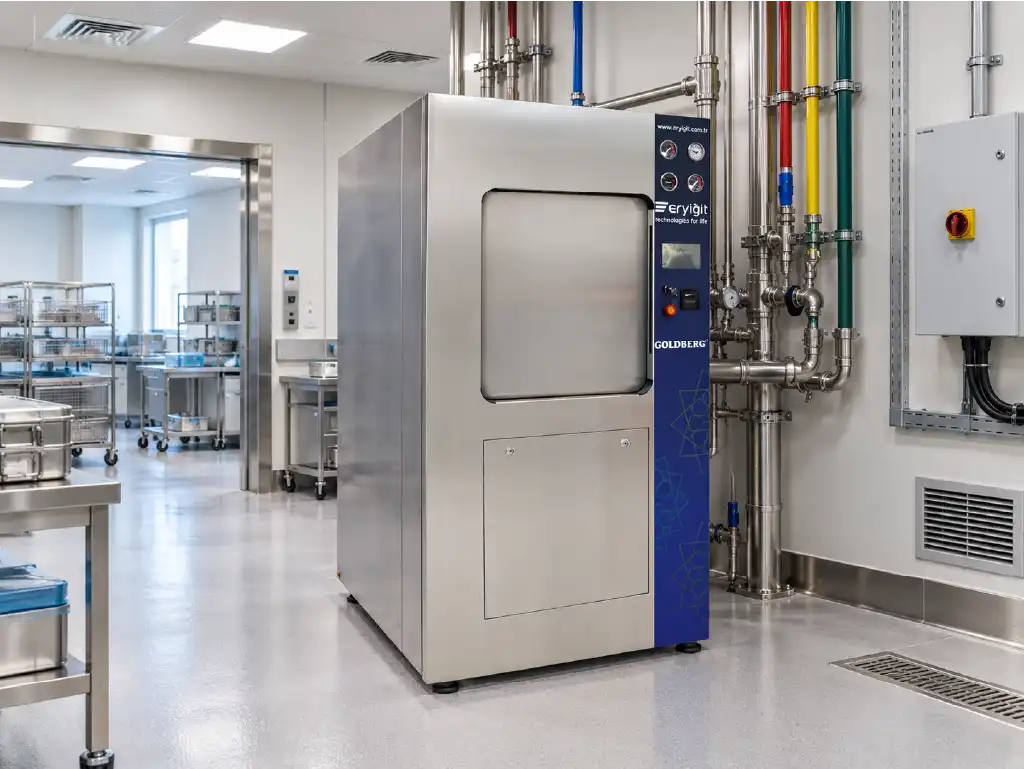

Autoclave Machine Kurulumu Öncesi Altyapı Gereksinimleri: Buhar, Su, Drenaj ve Elektrik

Bir autoclave machine satın alınmadan veya sahaya sevk edilmeden önce yalnızca cihaz kapasitesinin belirlenmesi yeterli değildir. Buhar, su, elektrik, basınçlı hava, drenaj, havalandırma ve mekânsal koşullar; cihazın güvenli çalışmasını, çevrimlerin tekrarlanabilirliğini ve işletme sürekliliğini doğrudan etkiler. Altyapı gereksinimleri geç doğrulanırsa montaj gecikebilir, ek tadilat gerekebilir ya da devreye alma testlerinde uygunsuzluk görülebilir.

Bu nedenle hastane otoklavı projesi; biyomedikal, mekanik tesisat, elektrik, inşaat, enfeksiyon kontrolü ve merkezi sterilizasyon ünitesi ekiplerinin birlikte yürüttüğü bir mühendislik işi olarak ele alınmalıdır. Seçilecek autoclave machine ile bina altyapısı arasındaki tüm arayüzler aynı koordinasyon planında gösterilmelidir. Nihai değerler cihaz modeli, kapasite, dahili veya merkezi buhar seçeneği, bina altyapısı ve yerel mevzuata göre değişir. Aşağıdaki yaklaşım, teklif ve kurulum öncesinde hangi verilerin ölçülmesi, nasıl belgelenmesi ve hangi kabul mantığıyla değerlendirilmesi gerektiğini açıklar.

Bir Autoclave Machine Hangi Altyapı Bağlantılarına İhtiyaç Duyar?

Tipik bir medikal otoklav; sterilizasyon buharı veya buhar üretimi için uygun su, elektrik enerjisi, soğutma ya da vakum sistemini destekleyen su, drenaj hattı ve modele göre basınçlı hava bağlantısı ister. Gereksinim listesi, cihazın teknik konfigürasyonuna göre hazırlanmalıdır. Eryiğit Medikal’in buharlı sterilizatör seçenekleri farklı kazan hacimleri ve kapı tipleri sunduğundan, altyapı projesi seçilen modelin onaylı teknik dokümanına dayanmalıdır.

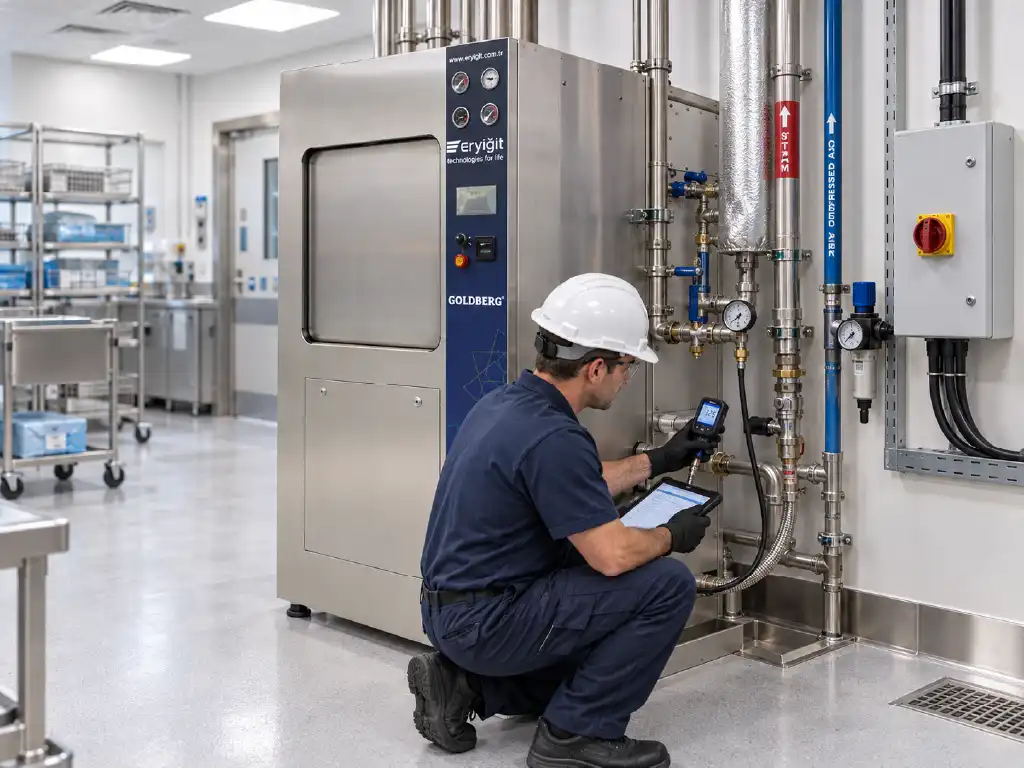

Buhar beslemesi, elektrik gücü ve basınçlı yardımcı tesisatlar

Buharlı sterilizatör, yükün her noktasına uygun nitelikte buharın ulaşması prensibiyle çalışır. Merkezi buhar kullanılacaksa hat basıncı, debi, kuruluk, yoğuşmayan gazlar, kimyasal taşıntı riski ve kondens tahliyesi birlikte değerlendirilmelidir. Dahili buhar jeneratörlü bir autoclave machine için ise elektrik gücü ile besi suyu şartları daha belirleyici hâle gelir. Buhar hattının çapı yalnızca bağlantı ağzına göre değil, eş zamanlı tüketim ve basınç kaybı hesabına göre seçilmelidir.

CDC’nin buharlı sterilizasyon rehberi, etkin çevrim için doğrudan buhar temasının yanı sıra sıcaklık, basınç ve sürenin temel parametreler olduğunu belirtir. Bu bilgi, tesisat kalitesinin neden yalnızca “hatta buhar var mı?” sorusuyla değerlendirilemeyeceğini gösterir. Islak buhar kurutmayı zorlaştırabilir; düşük debi çevrim süresini uzatabilir; uygun olmayan buhar kimyası ise yük ve hazne yüzeylerinde kalıntı veya korozyon riskini artırabilir.

Elektrik tarafında besleme gerilimi, faz yapısı, frekans, kurulu güç, koruma elemanları, kablo kesiti, topraklama ve gerilim düşümü kontrol edilir. Cihaza özel ve kilitlenebilir bir ayırıcı, bakım güvenliğini destekler. Basınçlı hava gerekiyorsa hava kalitesi, çalışma basıncı, debi ve bağlantı noktası doğrulanır. Yağ veya nem taşıyan bir hava hattı valflerde ve pnömatik elemanlarda arıza riskini yükseltebilir.

Buhar beslemesi, elektrik gücü ve basınçlı yardımcı tesisatlar uygulamada nasıl değerlendirilmelidir?

Değerlendirme, önce seçilen autoclave machine için üretici tarafından verilen utility matrix veya saha hazırlık dokümanının incelenmesiyle başlar. Ardından mekanik ve elektrik projeleri mevcut saha koşullarıyla karşılaştırılır. Buhar basıncı yalnızca kazan dairesinde değil, cihaz bağlantı noktasında ve mümkünse yük altında ölçülmelidir. Çünkü uzun hatlar, yetersiz izolasyon, dar kesitler ve eş zamanlı tüketiciler cihaz girişinde farklı değerler oluşturabilir.

Buhar hattında separatör, filtre, basınç düşürücü, manometre, emniyet ekipmanı, uygun eğim ve kondens tahliyesi kontrol edilir. Elektrik panosunda kısa devre ve aşırı akım koruması, koruyucu toprak iletkeni, faz sırası ve ana ayırıcının erişilebilirliği doğrulanır. Basınçlı hava için regülatör, filtre ve su tutucunun yerleşimi incelenir. Tüm bağlantılar, servis personelinin sökme ve bakım işlemini güvenle yapabileceği bir düzen içinde olmalıdır.

Ölçüm yöntemi, dokümantasyon ve kabul kriterleri

Basınç ve debi ölçümleri kalibrasyon durumu izlenebilir cihazlarla yapılmalı; elektrik değerleri uygun sınıfta multimetre, güç analizörü ve topraklama ölçüm cihazıyla kaydedilmelidir. Buhar kalitesi için proje kapsamına göre numune alma ve ilgili standarda dayalı test planı hazırlanabilir. Kabul kriteri, üreticinin modele özgü izin verdiği aralıklar, onaylı proje, yürürlükteki elektrik ve basınçlı ekipman kuralları ile hastanenin teknik şartnamesinin birlikte karşılanmasıdır.

Kayıt dosyasında ölçüm tarihi, cihaz seri numarası, ölçüm noktası, kullanılan cihazın kimliği ve kalibrasyon bilgisi, ortam koşulları, sonuç, sapma ve düzeltici faaliyet bulunmalıdır. Sözlü “uygun” beyanı yerine imzalı saha kontrol formu kullanılmalıdır. Böylece devreye alma sırasında bir uygunsuzluk görülürse kaynağın bina altyapısı mı, bağlantı uygulaması mı yoksa ekipman ayarı mı olduğu daha hızlı ayrıştırılabilir.

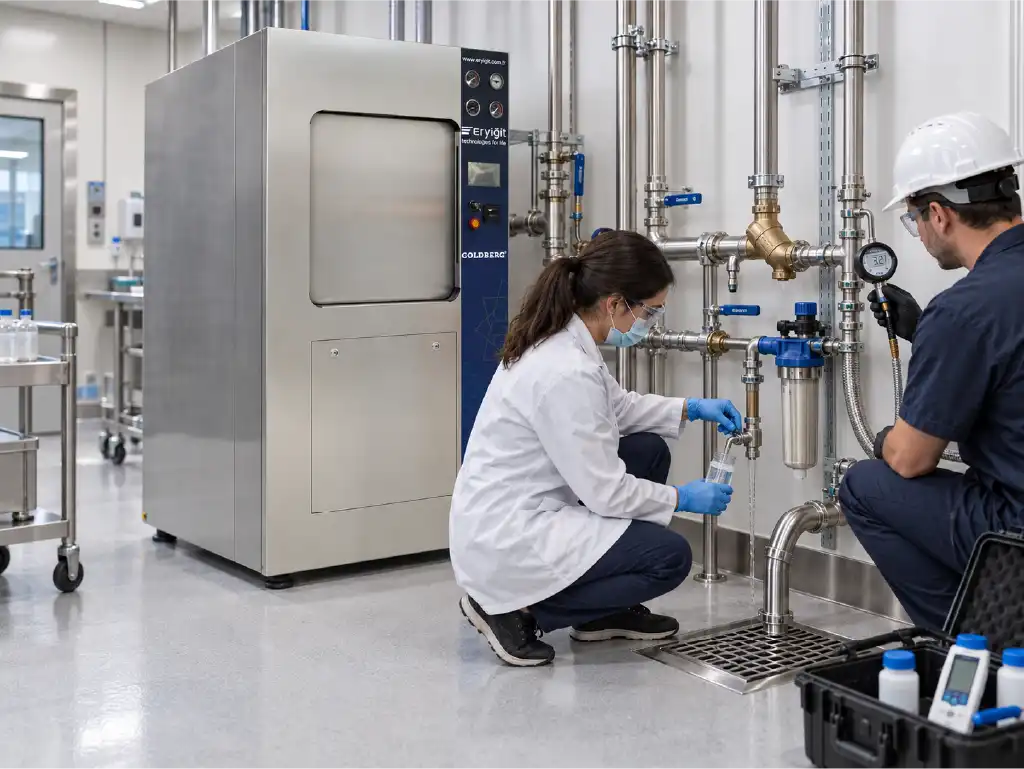

Su kalitesi, basınç ve drenaj gereksinimleri

Su, autoclave machine içinde farklı amaçlarla kullanılabilir: buhar üretimi, vakum sistemi, soğutma veya proses destekleme. Her kullanımın kalite gereksinimi aynı değildir. Sertlik, iletkenlik, klorür, silika ve toplam çözünmüş madde gibi parametreler; rezistans, buhar jeneratörü, borulama ve paslanmaz çelik yüzeylerde tortu ya da korozyon riskini etkileyebilir. Bu nedenle şebeke suyunun uygunluğu varsayılmamalı, analizle doğrulanmalıdır.

Besleme basıncının düşük olması çevrimi kesintiye uğratabilir; aşırı veya dalgalı basınç ise vanalar ve kontrol elemanları üzerinde istenmeyen yük oluşturabilir. Drenaj hattı sıcak deşarja, anlık debiye ve yoğuşmaya uygun planlanmalıdır. Geri basınç, ters akış, yetersiz havalık, dar çap veya uzun yatay güzergâh; tahliyeyi yavaşlatabilir. Zemin süzgeci tek başına proses drenajının doğru tasarlandığı anlamına gelmez.

Su kalitesi, basınç ve drenaj gereksinimleri uygulamada nasıl değerlendirilmelidir?

Öncelikle cihazın su tüketim noktaları ve her nokta için istenen kalite sınıfı ayrılır. Şebeke veya arıtılmış su numunesi, kullanım noktasına mümkün olduğunca yakın yerden alınır; akredite laboratuvar sonuçları üretici limitleriyle karşılaştırılır. Basınç statik ve dinamik koşullarda kaydedilir. Gün içinde değişkenlik bekleniyorsa kısa bir anlık ölçüm yerine farklı saatlerde kayıt veya veri kaydedici kullanımı tercih edilir.

Drenaj kontrolünde boru çapı, malzeme sıcaklık dayanımı, eğim, havalık, koku ve geri akış önlemleri incelenir. Test suyu verilerek tahliye davranışı gözlenir; bağlantılarda sızıntı, taşma ve geri tepme olup olmadığı doğrulanır. Sıcak drenajın bina sistemine etkisi proje mühendisi tarafından değerlendirilmelidir. Gerekirse soğutma, temperleme veya özel tahliye çözümü proje bazlı tasarlanır.

Risk göstergeleri, düzeltici faaliyetler ve doğrulama adımları

Kireç izleri, bulanık numune, tekrarlayan filtre tıkanması, basınç dalgalanması, yavaş tahliye, drenaj kokusu, hat titreşimi ve bağlantı çevresinde nem kritik göstergelerdir. Düzeltici faaliyet; su arıtma kademesinin revizyonu, basınç regülasyonu, boru çapının veya eğiminin değiştirilmesi, geri akış önleyici eklenmesi ya da drenaj hattının ayrılması olabilir. Müdahale sonrasında aynı ölçüm yöntemiyle yeniden test yapılmalı ve sonuç kapatılan uygunsuzluk kaydına eklenmelidir.

Her autoclave machine projesinde tabloya model bazlı tüketim değerleri, bağlantı çapları, izin verilen basınç aralıkları ve sorumlu disiplin bilgileri eklenmelidir. Böylece saha ekibi tek ve güncel bir referans üzerinden ilerler.

Autoclave Machine Kurulumundan Önce Neler Kontrol Edilmelidir?

Kurulum öncesi kontrol yalnızca tesisat bağlantılarını kapsamaz. Cihazın binaya taşınacağı güzergâh, kapı ve koridor ölçüleri, kaldırma yöntemi, zemin kapasitesi, servis alanı, oda havalandırması ve kirli-temiz alan ilişkisi birlikte incelenmelidir. Özellikle çift kapılı bir hastane otoklavı, steril bariyerin parçası olduğundan mimari yerleşim ile iş akışı aynı projede çözülmelidir.

Oda ölçüleri, zemin yükü ve bakım boşlukları

Cihazın katalog ölçüsü, gerçek yer ihtiyacının yalnızca başlangıcıdır. Kapının hareketi, yükleme arabası manevrası, boru ve kablo girişleri, yan ve arka servis erişimi ile üst bileşenlere müdahale alanı hesaba katılmalıdır. Autoclave machine için bırakılan boşluk, günlük kullanımın yanında pompa, vana, rezistans veya sensör değişimi gibi bakım senaryolarını da desteklemelidir.

Zemin değerlendirmesinde cihazın boş ağırlığına ek olarak su, yükleme arabası ve maksimum yük dikkate alınır. Taşıma sırasında oluşan noktasal yükler de gözden geçirilmelidir. Nihai karar, statik proje ve yetkili inşaat mühendisi değerlendirmesine dayanmalıdır. Zemin düzlüğü ve terazisi; kapı mekanizması, yükleme arabası hareketi ve drenaj davranışı açısından önem taşır. Kaide veya ankraj gerekiyorsa detaylar cihaz üreticisiyle koordine edilmelidir.

Oda ölçüleri, zemin yükü ve bakım boşlukları uygulamada nasıl değerlendirilmelidir?

Saha ekibi önce taşıma güzergâhını giriş kapısından nihai konuma kadar ölçer. Dönüş yarıçapları, asansör kapasitesi, eşikler, tavan yüksekliği ve sökülmesi gereken geçici engeller kaydedilir. Ardından cihazın ölçekli yerleşimi oda planına işlenir. Servis kapakları açıkken, yükleme arabaları kullanılırken ve personel geçişi sürerken çakışma oluşup oluşmadığı kontrol edilir.

Eryiğit Medikal’in merkezi sterilizasyon ünitesi çözümleri, tasarım, altyapı, kurulum, test ve validasyon aşamalarının birbiriyle bağlantılı olduğunu gösterir. Bu yaklaşımda autoclave machine tek başına yerleştirilen bir ürün değil; kirli, temiz ve steril alan akışına entegre edilen bir sistem bileşenidir. Duvar geçişleri, sızdırmazlık detayları ve çift kapılı düzen buna göre planlanır.

Ölçüm yöntemi, dokümantasyon ve kabul kriterleri

Lazer metre ve kalibre edilmiş ölçüm araçlarıyla oda, kapı ve güzergâh ölçüleri alınır; zemin kotu uygun seviye ekipmanıyla kontrol edilir. Statik uygunluk yazılı mühendislik onayıyla belgelenir. Kabul dosyasında ölçekli yerleşim planı, taşıma planı, zemin raporu, servis mesafeleri, bağlantı yönleri ve güncel saha fotoğrafları bulunmalıdır. Kabul, onaylı yerleşim çizimi ile üreticinin kurulum ve bakım mesafelerinin sahada karşılandığının imzalı kontrolüyle verilir.

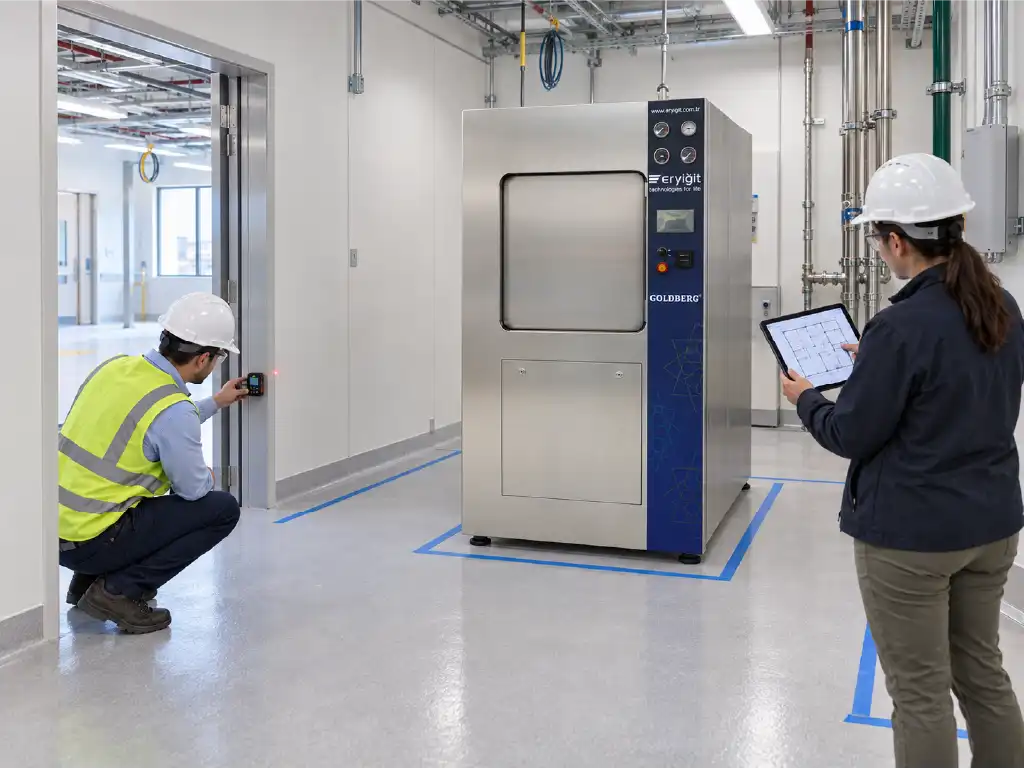

Havalandırma, ısı yükü ve altyapı bağlantı planlaması

Bir autoclave machine çevrim sırasında odaya ısı ve nem yükü aktarabilir. Kapı açıldığında yayılan sıcak hava, yüzey kayıpları, buhar ve drenaj hatları ile yardımcı ekipmanlar toplam HVAC yüküne dâhil edilmelidir. Yetersiz havalandırma yalnızca personel konforunu bozmaz; elektronik bileşenlerin maruz kaldığı ortam sıcaklığını yükseltebilir ve teknik odada yoğuşma riskini artırabilir.

Hava debisi, basınç kademeleri ve egzoz düzeni MSÜ’nün kirli-temiz-steril alan tasarımıyla uyumlu olmalıdır. Menfezlerin cihaz kapısını veya personeli rahatsız eden doğrudan hava akımı oluşturmaması, servis alanlarını kapatmaması gerekir. Buhar, su, drenaj, elektrik ve veri bağlantılarının koordineli çizilmesi; boruların birbirini kesmesini, bakım kapaklarının önünde vana bırakılmasını ve sıcak hatların kablolara yaklaşmasını önler.

Havalandırma, ısı yükü ve altyapı bağlantı planlaması uygulamada nasıl değerlendirilmelidir?

Mekanik proje ekibi, üreticiden alınan ısı yayılımı ve kullanım profili verilerini oda yük hesabına ekler. Saha ölçümünde sıcaklık, bağıl nem, hava debisi ve gerekiyorsa oda basınç farkı kontrol edilir. Autoclave machine çalışırken ve kapı açma senaryosunda koşulların nasıl değiştiği devreye alma planına dâhil edilir. Termal kamera, anemometre ve veri kaydediciler; sıcak bölgeleri, yetersiz hava hareketini ve zaman içindeki dalgalanmayı görünür kılabilir.

Bağlantı noktaları tek bir koordinasyon çiziminde kodlanmalı; kot, çap, bağlantı tipi, akış yönü ve izolasyon ihtiyacı belirtilmelidir. Ancak çizim üzerindeki bilgi sahada mutlaka doğrulanmalıdır. İnşaat sürecinde duvar, şaft veya tavan uygulamalarında meydana gelen değişiklikler as-built projeye işlenmeden montaja geçilmemelidir.

Risk göstergeleri, düzeltici faaliyetler ve doğrulama adımları

Oda sıcaklığının yükselmesi, yüzeylerde yoğuşma, sürekli çalışan ancak koşulları koruyamayan havalandırma, personelin sıcaklık şikâyetleri, elektronik panoda yüksek sıcaklık alarmı ve menfez çevresinde düzensiz hava hareketi risk göstergeleridir. Düzeltici faaliyet; HVAC kapasitesinin artırılması, menfez yerinin değiştirilmesi, sıcak hat izolasyonunun iyileştirilmesi veya egzoz düzeninin revizyonu olabilir.

Değişiklik sonrası ölçümler aynı yük ve çevrim koşullarında tekrarlanmalıdır. Ayrıca tüm tesisat hatları sızdırmazlık, yön, erişilebilirlik ve etiketleme açısından son kez kontrol edilir. Enerji verildikten sonra fonksiyon testleri, alarm kontrolleri ve emniyet doğrulamaları yapılır. Kurulum yeterliliği ve operasyonel yeterlilik çalışmaları başlamadan önce açık altyapı uygunsuzluğu kalmamalıdır.

Sıkça Sorulan Sorular

Otoklav için merkezi buhar zorunlu mudur?

Hayır. Bazı modeller merkezi buharla, bazıları dahili elektrikli buhar jeneratörüyle, bazı konfigürasyonlar ise her iki seçenekle çalışabilir. Seçim; tesis kapasitesi, enerji altyapısı, buhar kalitesi, yedeklilik ve işletme maliyeti üzerinden proje bazlı yapılmalıdır. Nihai bağlantı, seçilen autoclave machine teknik dokümanına göre hazırlanır.

Otoklavda şebeke suyu doğrudan kullanılabilir mi?

Bu karar su analizine ve üretici spesifikasyonuna bağlıdır. Şebeke suyu sertlik, klorür, iletkenlik veya başka parametreler bakımından uygun olmayabilir. Buhar üretimi ile soğutma hattının su gereksinimleri de farklı olabilir. Numune alınmalı, sonuçlar model bazlı limitlerle karşılaştırılmalı ve gerekirse uygun arıtma sistemi kurulmalıdır.

Autoclave machine için ayrı bir elektrik hattı gerekir mi?

Çoğu hastane uygulamasında cihazın gücüne uygun, korumaları hesaplanmış ve kilitlenebilir ayırıcı içeren özel besleme planlanır. Kablo kesiti, faz yapısı, topraklama ve koruma elemanları yetkili elektrik mühendisi tarafından belirlenmelidir. Dahili buhar jeneratörü bulunan konfigürasyonlarda elektrik talebi daha yüksek olabilir.

Drenaj hattında en sık hangi hata görülür?

Yetersiz çap, yanlış eğim, geri basınç, sıcaklığa uygun olmayan malzeme ve yetersiz havalık sık görülen sorunlardır. Tahliye hattı yalnızca çizim üzerinden kabul edilmemeli; kontrollü su testiyle akış, sızıntı, geri tepme ve taşma davranışı sahada gözlenmelidir.

Kurulumdan önce servis boşluğu neden doğrulanmalıdır?

Servis boşluğu yetersizse bakım personeli pompa, vana, sensör veya elektrik bileşenlerine güvenli biçimde ulaşamaz. Bu durum müdahale süresini uzatabilir ve ilave söküm gerektirebilir. Günlük operasyon, yükleme arabası hareketi ve büyük parça değişimi senaryoları yerleşim planında birlikte değerlendirilmelidir.

Doğru planlanmış altyapı, autoclave machine performansının çevrimden çevrime kararlı kalması için temel oluşturur. Bununla birlikte başarılı kurulum; yalnızca doğru boru ve kabloyu getirmek değil, ölçümleri belgelemek, saha sapmalarını kapatmak, bağlantıları bakım yapılabilir tasarlamak ve devreye alma testlerini kontrollü koşullarda yürütmektir.
